TWS系列无刷双馈电动机是我公司采用国际先进技术，与国内知名电机制造商合作设计制造的新一代节能产品。

无刷双馈电动机是一种新型的变频电动机，与传统高压变频电动机相比，电动机所需功率大部分来自工频电源，而不是变频器。变频绕组可用低压取代高压，成本降低的同时节能效果显著。

该系列无刷双馈电动机具有高效节能、外形美观、结构紧凑、振动小、噪声低、防护等级高、使用寿命长、运行安全可靠和安装维护方便等特点。

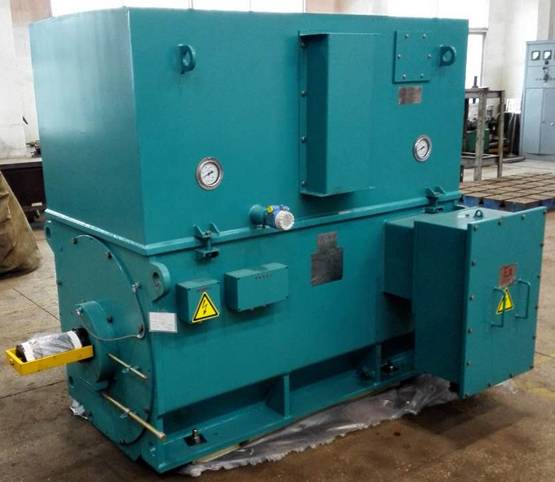

电动机的整体结构为方箱结构，造型美观大方，结构紧凑。主要包括定子、转子、接线盒、轴承和冷却器（含漏水保护器）等。

定子绕组由两套不同极对数的绕组组成，一套工频绕组，一套变频绕组；

转子为绕线型转子，且转子绕组为特殊设计。

轴承结构分为滚动轴承和滑动轴承两种结构。

电机有两个接线盒，分别位于电机两侧。从轴伸端视之，位于右侧的接线盒为工频接线盒，接高压工频电源；位于左侧的接线盒为变频接线盒，接低压变频电源；也可根据用户的具体要求将两个接线盒的位置互换。

技术参数

▲ 电机技术数据

额定电压（工频）：6kV、10kV（也可按订货要求制造其它电压的电动机）；

额定电压（变频）：380V、690V；

额定频率：50Hz（也可按订货要求制造60Hz的电动机）

工作制：S1

同步转速：1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min；

热分级：155（F）级

轴中心高：355mm -630mm；

防爆标志：epzⅡCT1 Gc、epzⅡCT2 Gc、epzⅡCT3 Gc、epzⅡCT4 Gc、exdⅡBT4 Gc、

          epzⅡCT1 Gb、epzⅡCT2 Gb、epzⅡCT3 Gb、epzⅡCT4 Gb、exdⅡBT4 Gb

功率范围：185kW-3150kW

▲ 电机冷却方式、防护等级和安装方式

冷却方式：电机采用IC01、IC611或IC81W的方式进行冷却。

防护等级：IP23、IP54或IP55

安装方式： IMB3；

也可根据用户要求制成不同的冷却方式、防护等级和安装方式的电动机。
