美国摩托托尼(MOTORTRONICS™)软起动器
美国摩托托尼(MOTORTRONICS™)软起动器。MOTORTRONICS™是世界著名的软起动器制造商,专业生产电机软起动控制系统。

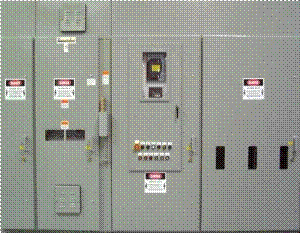

一、Motortronics 软起动器组成
Δ 隔离开关:将软起动器与电源隔离,形成明显断点
Δ 高压熔断器
Δ 真空接触器
Δ 3mm钢柜体
Δ 带I2t 过载控制的硅堆,提供软起动斜坡特性
Δ 旁路真空接触器 :当电机全速时提供旁路模式可以旁路直接起动
二、MOTORTRONICS软起动器技术
根据负载类型及参数确定软起动装置及相配套的电机,根据电机输出与电机端电压的平方成正比的关系,依据电机及负载厂家提供的相应转矩-转速曲线、转动惯量、电机反时限保护曲线及用户或设计院规定的电网压降允许值,可计算出任意时刻加速负载所需要的电动机端电压。通常我们选取几个关键点的数值进行相似计算,例如在转速0%,10%,20%……90%,95%,97.5%,98.8%,100%的时刻所对应的转矩、电流计算出起动时这几个时刻软起动器输出的电压、电流值,以及起送所允许的最小电流。然后根据电动机拖动原理关于电动机加速计算的公式,计算出每一时间段的加速时间,然后求和得出电动机起动所需时间。如计算过程中存在不合理时,为满足负载及用户要求我公司可随时调整电机与软起动控制装置设计参数直至满足要求为止达到最优匹配。
